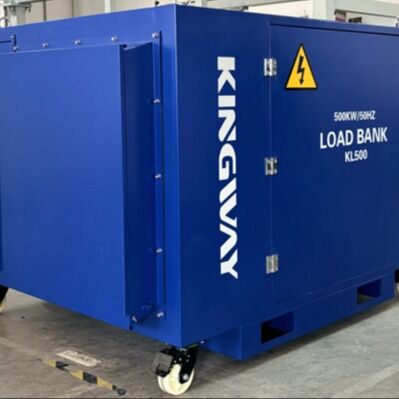

Banque de charge résistive portable de haute précision Conception compacte

1. Définition

2. Principe de fonctionnement

• Type résistif (le plus courant): Le courant électrique traverse des résistances de puissance et convertit l'énergie en chaleur par effet Joule, refroidie par air pulsé ou refroidissement par eau ;Facteur de puissance = 1,0.
• Type inductif: Les bobines inductives consomment de la puissance réactive pour simuler les charges du moteur et du transformateur avecfacteur de puissance en retard.
• Type capacitif: Les condensateurs fournissent une puissance réactive capacitive pour la compensation de puissance et la simulation de filtrage avec超前 facteur de puissance principal.
• Type RLC combiné: Charges résistives, inductives et capacitives intégrées avecfacteur de puissance réglable (0,1–1,0)pour simuler des conditions de travail complexes.

3. Structure principale

• Composants de charge : modules de résistance/inductance/condensateur
• Système de contrôle : Manuel/PLC/télécommande, réglage progressif et continu de la charge
• Instruments de mesure : surveillance de la tension, du courant, de la fréquence, de la puissance, du facteur de puissance et de la température
• Système de refroidissement : refroidissement par air forcé (type portable)/refroidissement par eau (haute puissance et fonctionnement de longue durée)
• Fonctions de protection : surintensité, surchauffe, perte de phase, court-circuit et arrêt d'urgence

4. Classement

• Par caractéristique de charge : RLC résistif, inductif, capacitif, combiné
• Par niveau de tension : Basse tension (400 V/690 V), moyenne et haute tension (3kV/6kV/10kV)
• Par installation : Portable/monté sur remorque, monté sur patins/type fixe
• Par fonction : type AC, type DC, type de simulation harmonique, type programmable intelligent

5. Principales applications

1. Test du générateur EDG/MTG
   Test transitoire à pleine charge et à charge progressive ; vérifier la réponse transitoire en fréquence et en tension ; test d'endurance à pleine charge à long terme pour l'échauffement, la consommation de carburant et l'étalonnage des paramètres de protection ; test de mise en parallèle et de partage de charge.
2. Test d'onduleur et d'onduleur
   Test de performance de commutation de puissance, de durée de sauvegarde, de capacité de charge et de suppression des harmoniques.
3. Test de batterie et de stockage d'énergie
   Test de capacité, mesure de la courbe de décharge, analyse de la résistance interne et vérification de la protection BMS.
4. Application offshore et antidéflagrante
5. Banc de charge antidéflagrant avecEx'e, Zone 2, IIA T3, IP65pour l'entretien régulier de la charge EDG/MTG monté sur patins en extérieur, évitant les dépôts de carbone et les cylindres humides causés par un fonctionnement à vide ou à charge légère.
6. Nouvelle industrie énergétique
   Dissipation d'énergie pour onduleur éolien et photovoltaïque, test d'adaptabilité du réseau.

6. Paramètres techniques clés

7.Résumé
