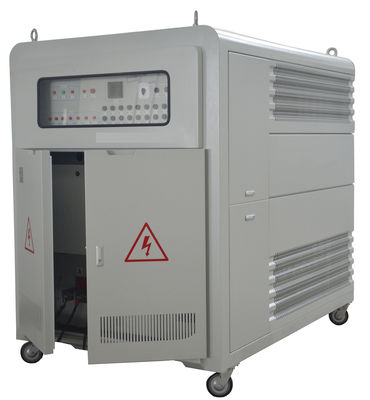

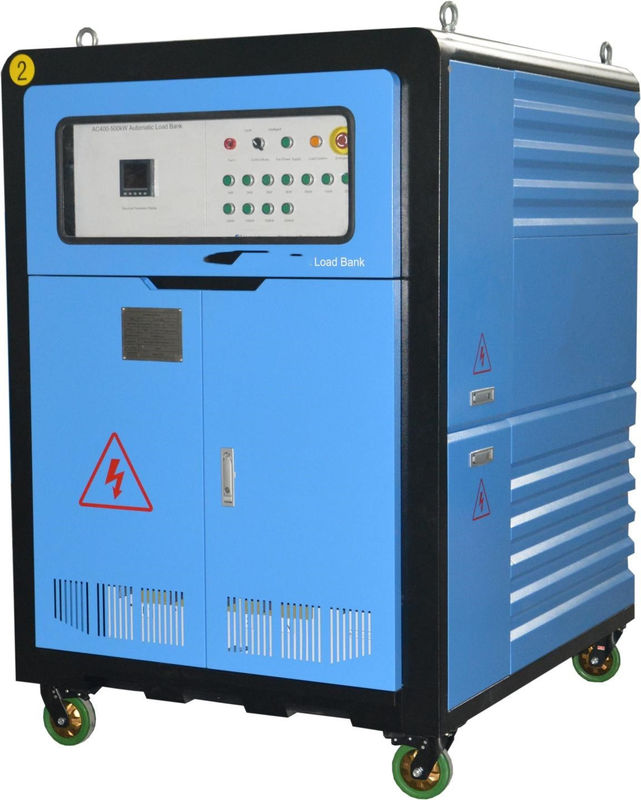

Banque de charge résistive de puissance de 600 kW pour les essais de générateur

Modèle

KL600

Précision de l'affichage

Le niveau 0.5

Puissance de commande

Énergie externe 380VAC 3 phases 4 fil 50Hz

Connexion par câble

Entrée de la banque de charge - barre de bus (accouplement par étoile "Y") Entrée de puissance de commande - bloc terminal

Interface de communication

Le numéro d'enregistrement est le suivant:

Isolement

F

Mode de travail

Travail continu

Réfrigération

Air forcé, prise d'air horizontale et refroidissement à l'échappement vers le haut

Les transports

Avec des yeux de levage et des rouleaux de roue

Couleur

Comme les exigences du client ou comme notre conception

Les dimensions

1610*1250*1600 mm L×W×H

Le poids

800KGS

Température ambiante

-10°C à +50°C

Humidité relative

≤ 95%

Hauteur

≤ 2500 m

Pression atmosphérique

86 à 106 kPa

Contacteur

- Je ne sais pas.

Fuseau

MIRO

PLC

Le groupe Siemens

Bouton de lumière

ABB

Relais

OMRON

Résistant en alliage

Le roi-route

Logiciel de traitement des données

Le roi-route

1) Le compteur multifonctionnel à LED à 3 lignes peut afficher en temps réel la tension et le courant de trois phases et de chaque phase, la puissance résistive, le facteur de puissance, la puissance apparente, la fréquence et le temps de fonctionnement du groupe électrogène.

2) L'utilisateur peut prérégler la puissance puis appuyer sur le bouton de charge maître.

3) Mode de commande: l'utilisateur peut choisir la commande locale ou la commande intelligente (via PC)

4) Blocage du mode de commande: il y a un interrupteur dans le panneau de commande pour choisir le mode de commande, l'autre mode de commande est invalide si l'utilisateur choisit un mode de commande.

1) Avoir le bouton d'arrêt d'urgence.

2) En cas de surcharge, de surchauffe, de court-circuit, la banque de charge supprime automatiquement la charge et déclenche l'alarme.

3) Protection du ventilateur: la banque de charge n'a pas pu être chargée avant l'allumage du ventilateur.

4) Faire sonner l'alarme lorsqu'un ventilateur est anormal ou que le volume d'air est insuffisant, etc.

5) Bouton de protection: certains boutons de protection peuvent être éteints en cas de fausse alerte ou pour des besoins particuliers.

1) Charge automatique: l'utilisateur peut définir plusieurs périodes de puissance et de durée et tour à tour de 0%→25%→50%→75%→100% ou 110% puis →75%→50%→25%→0%.etc pour effectuer des tests de charge automatiques.

2) Peut effectuer des essais parallèles pour plusieurs unités.

3) Les données peuvent être enregistrées, peuvent afficher des données en temps réel et des données historiques.

4) Les graphiques et les graphiques peuvent être exportés au format JPG tout en testant les données exportées au format Excel et Word, et tous peuvent être imprimés.

Description du symbole du compteur: lors du chargement, la machine peut afficher des paramètres en temps réel par des instruments de mesure.

L'instrument dispose de trois fenêtres d'affichage supérieures, moyennes et inférieures, chaque valeur et symbole d'unité formant les données.la fenêtre supérieure montre 100.0V, c'est à dire que la tension de phase A est de 100V.

F1, F2 et en bas, vous pouvez changer trois fenêtres et recycler les paramètres d'affichage.
Les symboles anglais signifient:
V: symbole de tension de phase; Unité: V, et combiné avec K, M à kV MeV;
V LL: deux symboles désignent une tension de ligne; Unité: V, et combinée avec K, M à kV MV;
A: Symbole de courant; Unité: A, et combiné avec K, M à kA, MA;
W: symbole de puissance active; Unité: W, et combiné avec K, M à kW, MW;
Var: symbole de puissance réactive; unité: Var, et combiné avec K, M à kvar, Mvar;
VA: symbole de puissance apparente; unité: combinaison de VA et K, M kVA, MVA;
Hz: symbole de fréquence; unité: Hertz;
PF: symbole du facteur de puissance;
E: symboles d'énergie; Unité: Ep (puissance active) kWh, Eq (énergie réactive) kVAh, Es (puissance apparente) kVA;
3P3L: deux composants triphasés à trois fils;
3V3A: trois éléments à trois fils à trois phases;
3P4L: trois phases à quatre fils;
