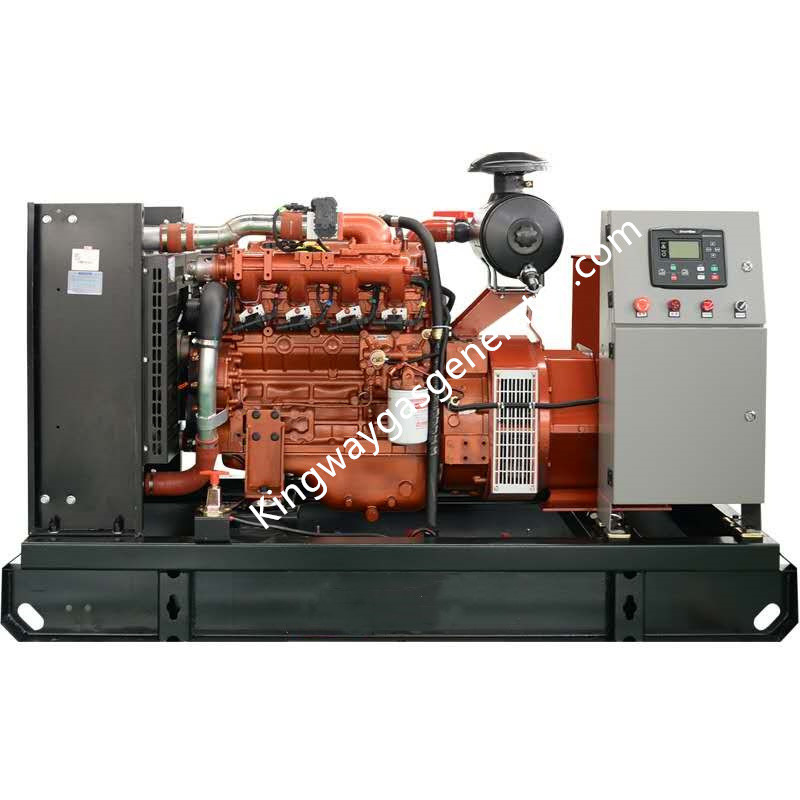

Générateur électrique 1MW/1000kw de gaz naturel de basse turbine de consommation

Générateurs alimentés au propane de fabrication en usine 1MW/1000kw générateur de gaz naturel électrique à turbine à faible consommation

Moteur à gaz, générateur de gaz, solution d'alimentation au gaz, système de générateur de gaz

Gaz naturel (GNL, GNC), Biogaz et GPL

Situé dans le Shandong

Cummins et Kingway Power, double garantie

13 Brevet R&D de générateur de gaz et de moteur à gaz

satisfait 25 pays dans le monde.(nous contacter pour plus de détails)

Fournisseur agréé Sinopec, groupe leader mondial du pétrole et du gaz.

Exigences pour le gaz combustible
Afin d'assurer un fonctionnement fiable et stable du groupe électrogène, les exigences relatives à la qualité du gaz naturel sont les suivantes :
——Le gaz naturel doit être déshydraté sans eau, pétrole brut et huile propre
——Pression de gaz naturel 100~400kPa ;
——Température du gaz naturel -20~40℃ ;
——Teneur totale en soufre inférieure à 200mg/m3.
Remarque : Le volume de gaz est dans des conditions standard avec une atmosphère de 100 kPa, une température ambiante de 20 ℃ et une humidité relative de 30 %.

Exigences relatives à l'eau de refroidissement
L'eau adoucie est requise par le système de circulation du moteur à haute et basse température.L'eau de refroidissement doit être de l'eau propre légèrement alcaline sans aucun composé corrosif, tel que chlorure, sulfate ou acide, etc.

Exigences relatives au lubrifiant

Le moteur est équipé d'un système de lubrification complet, avec une consommation d'huile ≤ 0,3 g/kW·h.Modèle de lubrifiant : Mobil Pegasus 705 ou 15W40CD.

Exigences pour l'environnement

Le groupe électrogène à gaz peut fonctionner régulièrement, de manière fiable et continue dans les conditions suivantes : température ambiante entre -40℃~+40℃,humidité relative<90%,élévation du niveau de la mer≤2000m.Le générateur peut fournir une puissance nominale dans des conditions environnementales standard : pression atmosphérique 100 kPa, température ambiante25℃, humidité relative de l'air 30%.

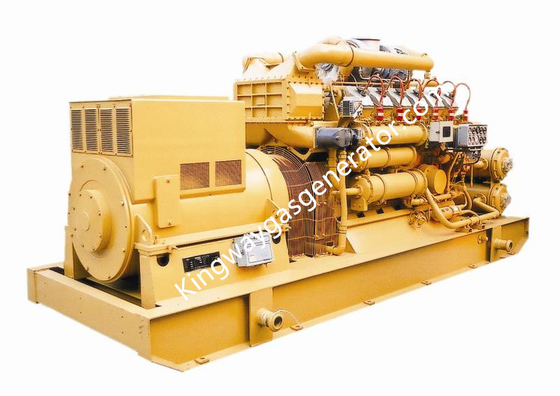

Générateur de gaz 1MW/1000kw Systèmes combinés de chaleur et d'électricité

Système de contrôle de la vitesse

Adoption du système de contrôle américain WOODWARD EGS, après contrôle spécial du rapport air et gaz (densité du composé de gaz et d'air) avec valve Tecjetgrâce à l'analyse et au calcul des paramètres d'admission de gaz et d'air et des paramètres de fonctionnement du moteur, il peut atteindre un rapport air/gaz élevé, réaliser une combustion raréfiée, résoudre le phénomène de retour de flamme et de dynamitage existant dans le moteur à composé externe commun et augmenter les caractéristiques économiques du moteur.

Le système de contrôle EGS est un système de contrôle de gaz intelligent et de haute précision.Selon l'analyse et le calcul, l'EGS donne une indication d'action à la vanne Tecjet de contrôle du gaz et atteint un rapport d'air et de gaz de contrôle de précision.

Adoption de la technologie d'injection à point unique et de cycle fermé d'air et de gaz, grâce à l'actionneur WOODWARD-ProAct, contrôle le flux de gaz mélangé ;rendre le fonctionnement du moteur stable et fiable.

Système de mise à feu

Le système d'allumage comprend un module d'allumage numérique, une bobine haute pression, un fil haute pression et une bougie d'allumage, et tous appartiennent à des produits importés célèbres.Le module d'allumage intelligent à haute énergie d'Allemagne MOTORTECH MIC500 est adopté sur cet allumage de moteur.

L'énergie d'allumage est divisée en trois niveaux qui peuvent être ajustés en fonction de la composition du gaz pour obtenir un état d'allumage optimal.Le système d'allumage possède automatique détection et fonction d'alarme pour l'auto-dépannage.Une fois que la bougie d'allumage ne peut pas s'allumer ou se produit un court-circuit ou une connexion lâche, le système détecte à temps et alarme immédiatement afin de maintenir le groupe électrogène.

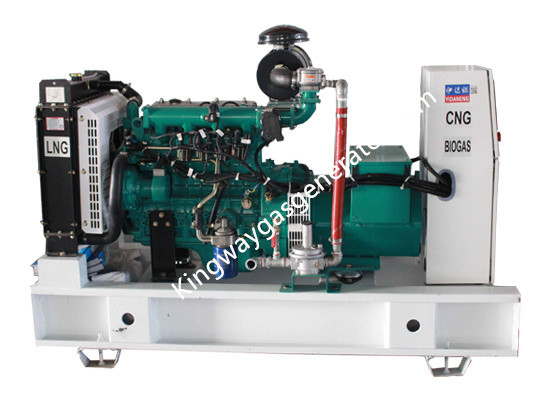

Générateur de gaz naturel électrique à turbine à faible consommation 1MW/1000kw

Entrée de gaz et système d'échappement

Applicable à l'entrée basse pression. Le générateur adopte un mélange externe avant la technologie du turbocompresseur.La pression de gaz ne peut être supérieure à 7Kpa pour garantir que le groupe électrogène peut être largement utilisé.

Système d'entrée de gaz stable et efficace pour garantir une production d'énergie plus efficace.Le système d'entrée de gaz adopte un filtre à air à haute efficacité, un turbocompresseur à haut débit, un refroidisseur intermédiaire à tuyau rond.L'efficacité d'émission de chaleur du radiateur intercooler à tube rond est 20% supérieure à celle d'un refroidisseur intermédiaire ordinaire, ce qui peut satisfaire les exigences de refroidissement du flux d'air.

Protection efficace du système d'échappement pour éviter le rayonnement thermique et les dangers cachés.En raison de la température d'échappement élevée, une couche d'isolation thermique spéciale est appliquée sur le tuyau principal d'échappement et la surface du turbocompresseur.La pièce d'expansion est installée sur la sortie d'échappement pour réduire le taux de défaut et empêcher la libération de chaleur hors de la maison du générateur.

Système de lubrification

La méthode de lubrification est la lubrification par pression et par barbotage, la pression dans le tuyau d'huile principal est de 500 à 800KPa. La pompe à huile est de type extérieur, ce qui est pratique pour l'entretien et la pompe à huile manuelle et la pompe de pré-huilage électrique sont également équipées.Un refroidisseur d'huile et un équipement d'alarme et d'arrêt de basse pression d'huile sont installés pour protéger le fonctionnement du groupe électrogène.

Système d'alternateur

10Le groupe électrogène au biogaz 00GF-NK adopte un alternateur d'excitation sans balais sous l'autorité de Siemens avec une tension nominale de 400 V et une capacité nominale de 1250kVA(1000kW) pour s'assurer que le groupe électrogène peut fonctionner en charge longue et stable.

Générateur de gaz naturel électrique à turbine à faible consommation 1MW/1000kw

Système de refroidissement

1Le groupe électrogène à gaz de 000 kW adopte un radiateur à lit plat à circulation fermée.Ce radiateur possède des caractéristiques de faible consommation et de rendement élevé.Montré comme l'image ci-dessus, ce radiateur à lit plat est équipé de 10 ventilateurs et de moteurs indépendants et se compose d'un système de contrôle, d'un dispositif d'entraînement du moteur, d'un ventilateur électrique, d'un radiateur et d'une base.Ce système de contrôle possède une fonction de démarrage et d'arrêt automatique du ventilateur.
